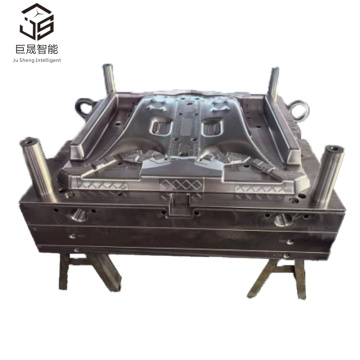

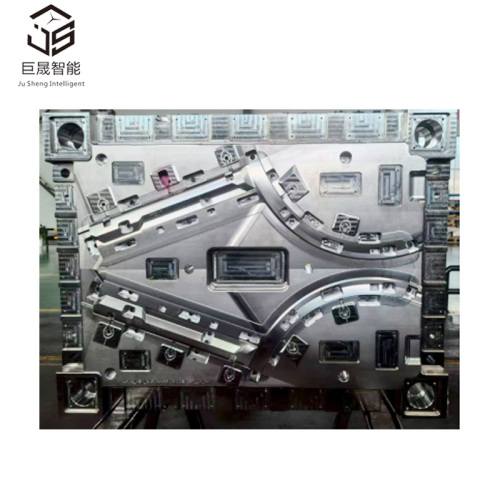

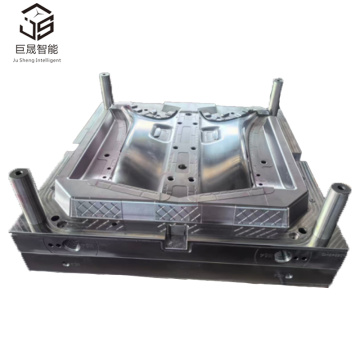

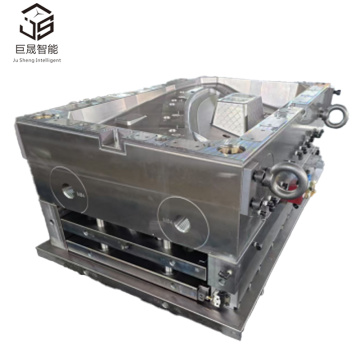

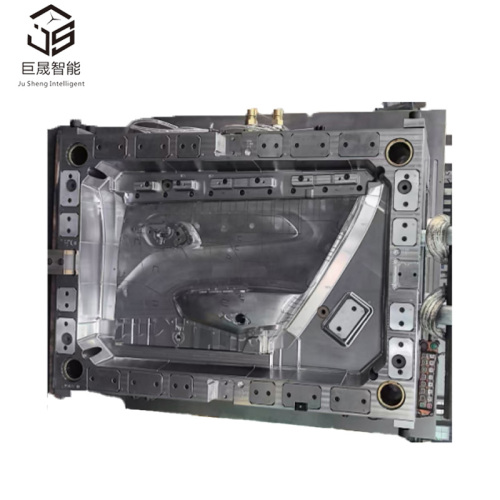

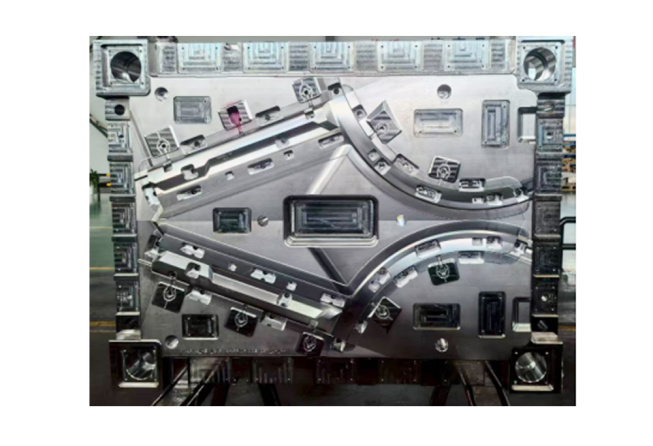

Turnare prin injecție a panoului de ornamente uși: design, cost și puncte de defecțiune (2026) O matriță pentru panouri de ornamente de ușă trăiește sau moare pe două numere: de câte dispozitive de ridicare are nevoie piesa și de cât material se află în spatele fiecăruia dintre ele. Urmează orice altceva - numărul de cavități, calitatea oțelului, picăturile de canal fierbinte. În 2026, o unealtă cu o singură cavitate pentru un panou de clasă de 800 mm rulează 35.000–60.000** de la un furnizor de matrițe calificat din China; un instrument de familie cu două cavități cu patru acțiuni laterale trece **120.000. Acest ghid de proiectare a matriței de injecție a panoului de ornamente interioare a ușii auto defalcă piesa în modul în care un producător de scule o citează de fapt: geometria, arhitectura ridicătorului, riscul de chiuvetă și elementele care mișcă prețul. Jusheng construiește unelte de această dimensiune în Ningbo pe mașini portal cu 5 axe. 1. Ce trebuie să rezolve o matriță pentru panouri pentru decorarea ușii și nu o matriță pentru bara de protecție? Un panou de ușă nu este o parte mare plată - este o piele cosmetică subțire înfășurată în jur de 10 până la 15 tăieturi și fiecare trebuie să elibereze fără să tragă boabele. O bară de protecție este o carcasă cu două sau trei glisoare; un panou al ușii transportă turnuri de cleme, boșuri de căldură, structură de cotieră, o grilă pentru difuzor și un buzunar pentru hartă în interiorul unui perete de 2,5 mm. Această densitate este motivul pentru care acest ghid de proiectare a matriței de injecție a panoului de ornamente interioare a ușilor auto își petrece prima jumătate pe ridicătoare, nu pe oțel. Este, de asemenea, punctul în care panoul ușii diverge de restul familiei Automobile Molds - logica sculelor este împărtășită, dar numărul de subcutări nu este. Geometria de referință Un panou ornamental al ușii din spate cu segment C are aproximativ 813 × 716 × 125 mm, perete nominal de 2,5 mm, PP+T20, contracție de 1,1%. Asta decide trei lucruri. Presa . Suprafața proiectată este de aproximativ 5.820 cm². La o presiune în cavitate de 450 kg/cm², necesarul de clemă este de aproximativ 2.600 t înainte de factorul de siguranță, așa că aveți nevoie de o mașină de 2.500–3.500 t. Panourile ușilor nu merg la magazinele mici și doar asta îți filtrează lista de furnizori. Otelul . Un plic de 800 × 700 mm cu buzunare adânci pentru miez necesită o placă care să mențină planeitatea prin tratament termic: P20 la 28–32 HRC pentru majoritatea programelor, H13 când boabele sunt adânci. Poarta . Trei picături pe un canal cald cu poartă secvenţială a supapei sunt normale. Două lasă o linie de sudură peste cotieră; patru adaugă cost fără a repara ceea ce al treilea nu a făcut. Aceasta este aceeași disciplină de trecere care separă matrițele pentru automobile bune de cele pur și simplu adecvate - numărul de picături este stabilit de piesă, nu de tonajul de presă disponibil. Arhitectura de ridicare: 13 este normal și fiecare este o linie de cost Decupările cu cleme sunt motivul: un panou obișnuit are nevoie de 13 dispozitive de ridicare - șase tip clemă, două mari care poartă cotiera și buzunarul pentru hartă. Tijă ejector unghiulară Ø25 mm, Ø20 mm acolo unde spațiul este redus Cap de ridicare de 35 × 35 mm, capăt de tijă Ø20 mm în inserție (Ø16 mm minim), două știfturi de Ø6 mm O clemă de subdecupare de 20 mm necesită 23–25 mm de tragere a miezului - sub tragere și trageți marginea clemei Pantă înapoi cu 2° dincolo de unghiul tijei sau ridicătorul se blochează la întoarcere Două detalii separă un instrument de lucru de unul care se plânge. Blocurile ejectore la Ø12 și Ø16 mm bat pinii pe un panou de această dimensiune, deoarece pinii citesc prin textură. Și orice dispozitiv de ridicare mare are nevoie de propriul circuit de răcire în partea de jos a carcasei - un dispozitiv de ridicare nerăcit se încinge, crește și marchează partea pe care trebuie să o elibereze. Acesta este primul lucru pe care Jusheng verifică un design primit. De ce dispozitivul de ridicare B-Side imprimă un semn de chiuvetă pe suprafața de prezentare Marcajul chiuvetei de ridicare laterală B a matriței de injecție a panoului ușii începe cu grosimea secțiunii, nu cu presiunea de ambalare. Un suport de ridicare se află pe partea non-cosmetică, de obicei acolo unde turnul de cleme și nervurile sale concentrează deja materialul. Perete, nervură și suport de ridicare se stivuiesc într-un singur loc; acea joncțiune se răcește ultima și trage bobul în jos pe suprafața A. Presiunea de menținere nu o poate recupera odată ce poarta îngheață. Cifrele care o împiedică sunt vechi și încă ignorate: Grosimea nervurilor la 50–60% din peretele nominal. La 2,5 mm adică 1,2–1,5 mm; peste 70% chiuveta se vede la lumina greblată. Perete boss la 60% din nominal, diametrul exterior nu mai mult de 2× diametrul șurubului de împerechere, alezajul cu miez. O conicitate 3:1 la orice modificare a peretelui și R ≥ 0,5T la colțurile interne pentru PP neumplut (0,75T după ce adăugați sticlă). O linie de răcire dedicată în carcasa dispozitivului de ridicare și manșoane ejectore cu răcire lângă boșurile de căldură. O textură medie spre adâncă (VDI 21–27) ascunde o depresiune de 0,05–0,10 mm - camuflaj, nu reparație. În practică, conflictul marcajului chiuvetei de ridicare laterală B a matriței de injecție a panoului ușii este soluționat pe desen, cu luni înainte de tăierea oțelului. ✅ Concluzie: numărați subcoturile înainte de a discuta despre preț - numărul de ridicători și stocul de perete din spatele fiecărui ridicător decid cea mai mare parte a costului unui instrument de panou de ușă și aproape întregul risc cosmetic. 2. Cât costă o matriță pentru panouri pentru uși în China – și unde se duc banii? Un instrument de panou de ușă cu o singură cavitate de clasă de 800 mm cu o poartă de supapă secvențială cu 3 picături costă 35.000–60.000 USD în 2026; un instrument de familie cu două cavități stânga/dreapta cu patru acțiuni laterale rulează 90.000-140.000 USD. Când cumpărătorii întreabă cât costă o matriță pentru panouri de ornamente de ușă în China, răspunsul sincer este o gamă, deoarece răspândirea provine de la ridicători și picături de canal fierbinte, mai degrabă decât dimensiunea pieselor. Element rând Ponderea costului instrumentului Ceea ce o mișcă de fapt Baza matriță și oțel (P20 28–32 HRC / 718H / H13 43–52 HRC) 15–30% Dimensiunea plăcii pentru un plic de 800 × 700 mm, volum de tratare termică Prelucrare cu miez și cavități 15–25% Suprafață clasa A, lucru pe 5 axe în buzunare adânci Lifturi și acțiuni secundare 5–25% 13 ridicători este normal; fiecare adaugă ore de prelucrare, montare, încercare Alergator fierbinte 10–25% Trei picături de valvă față de porți termice Răcire, inclusiv circuite de ridicare 5–15% Răcire de ridicare dedicată, deflectoare, test de scurgere Textura, granulația și lustruirea 5–18% Calitatea VDI, adâncimea granulelor, lustruire conform standardului SPI Tryout, T1–T2, CMM, documentație 8–20% Numărul de runde de încercare și schimbare Unde citatele ieftine ascund diferența Includeți o regulă în fiecare negociere: dacă un citat chinezesc se află cu mai mult de 40% sub următorul cel mai mic, ceva nu este în regulă. Fie specificațiile nu au fost înțelese, oțelul va fi înlocuit, fie magazinul cumpără afacerea și o va recupera prin comenzi de modificare. Pe un panou de ușă, înlocuirile sunt silențioase - o tragere a miezului hidraulic unde ați specificat două, o poartă termică reetichetată ca o poartă de supapă, fără răcire în ridicătorul mare, două runde de probă în care piesa are nevoie de patru. Prețul sculei nu este numărul care decide programul Rulați prețul piesei înainte de a semna - răspunsul la cât costă o matriță pentru panouri pentru uși în China contează doar pe lângă acesta. Într-un etalon publicat pentru un suport de panou PP-GF20 la 180.000 de unități pe an, costul livrat a fost de 3,95 USD/buc din China, 4,07 USD din Mexic și 5,63 USD din SUA - iar celula chineză a rulat un ciclu de 48 de secunde față de 65 de secunde în altă parte. O economie de 15.000 USD de scule dispare în două luni la acel volum; un instrument prost răcit vă taxează pentru durata programului. Jusheng rulează unelte personalizate și proba de turnare pe un singur loc, singura modalitate de a vedea acel număr înainte de a vă angaja. ✅ Concluzie: comparați cotațiile panoului ușii privind numărul de ridicători, răcirea dispozitivului de ridicare și rundele de probă, nu la prețul principal al instrumentului. FAQ Î: Cât timp durează construcția și validarea unei matrițe pentru panoul de ornamente ale ușii? R: 16–22 săptămâni: 5–6 săptămâni de proiectare și DFM, 9–11 săptămâni de prelucrare și montare, T1 în săptămâna 14–16, apoi două până la trei săptămâni până la T2. Oricine citează opt săptămâni înseamnă doar prelucrare. Adăugați patru săptămâni dacă boabele sunt gravate după T1, mai degrabă decât înainte - gravați înainte de T1 atunci când desenul permite, deoarece cerealele modifică cerința de tiraj. Î: O matriță poate rula atât panourile ușilor din stânga cât și din dreapta? R: Da, ca instrument de familie cu două cavități, de obicei chiar peste 150.000 de perechi pe an: cu 60–80% mai mult costul sculei decât o singură cavitate, dar prețul piesei cu 30–35% mai mic. Captura este echilibrul de umplere - panourile din stânga și din dreapta sunt imagini în oglindă cu diferite aspecte ale clipurilor, astfel încât alergătorul trebuie să fie echilibrat prin simulare, nu prin aspect simetric. Orice ghid de proiectare a matriței de injecție a panoului de ornamente interioare a ușii auto care tratează un instrument de familie ca două copii ale unei cavități omite partea grea. Î: Oferiți instrumente OEM și personalizate pentru panouri de uși din China? A: Da. Zhejiang Jusheng Intelligent Technology Co., Ltd. construiește matrițe auto personalizate interioare și exterioare în Ningbo — 50.000 m² în patru ateliere, peste 200 de mașini, inclusiv centre de prelucrare cu portal cu 5 axe și inspecție CMM, cu testare internă. Furnizăm programelor OEM și furnizorilor de nivel 1 instrumente plus documentație PPAP și cotăm numărul de dispozitive de ridicare și arhitectura de răcire linie cu linie, mai degrabă decât ca sumă forfetară. Jusheng acoperă unelte cu o singură cavitate prin unelte de familie cu patru acțiuni laterale. Trimiteți datele piesei dvs., obțineți o ofertă de ridicare cu ridicată Trimiteți un fișier 3D, calitatea materialului, volumul anual și cerințele de clasa A. Jusheng returnează un raport DFM în cinci zile lucrătoare care acoperă numărul de decupaj, pozițiile porții, locațiile estimate ale chiuvetei și liniilor de sudură, inclusiv riscul de marcare a chiuvetei de ridicare laterală a panoului de injecție a panoului B, plus o defalcare a costurilor elementului rând - tabelul de mai sus, completat cu numerele dvs. Solicitați prețuri OEM/ODM de la fabrica noastră din China și vom include un program de la T1 la SOP. Publicat: octombrie 2026 | De către Jusheng Engineering Team E-mail: info@zjjsmould.com Mobil: +86 13516880625

Prezentare generală Suntem specializați în proiectarea, dezvoltarea și producția de matrițe pentru automobile, matrițe de injecție, matrițe pentru piese de automobile și matrițe pentru electrocasnice, oferind soluții de matrițe fiabile pentru producătorii globali de componente pentru automobile și electrocasnice. Fabrica noastră a acumulat o experiență practică bogată în fabricarea matrițelor de injecție și înțelegem pe deplin cerințele stricte de dimensiune, suprafață și durabilitate pentru matrițele pentru piese de automobile și piesele de electrocasnice. Fiecare matriță este personalizată în funcție de desenele produsului clientului, mostrele și cerințele de producție, susținând atât producția de probă în loturi mici, cât și producția industrială în masă. Avantajele principale ale soluțiilor noastre de matriță Cea mai mare putere a noastră constă în serviciul integrat unic care acoperă întregul ciclu de viață al matriței. De la analiza inițială DFM, proiectarea matriței 3D, prelucrarea CNC, tratamentul termic, lustruirea de precizie până la testarea matriței și asistența tehnică post-vânzare, toate procedurile sunt finalizate în interior. Folosim oțel de înaltă calitate și echipamente avansate de procesare pentru a garanta funcționarea stabilă a matriței, durată lungă de viață și costuri de întreținere reduse. Matrițele noastre pentru automobile sunt proiectate pentru a rezista la cicluri continue de injecție de mare volum, asigurând o calitate constantă a pieselor din plastic pentru automobile. Pentru matrițele pentru electrocasnice, ne concentrăm pe finisarea perfectă a suprafeței și pe controlul strict al toleranței, îndeplinind standardele estetice și funcționale ale componentelor electrocasnicelor. De asemenea, oferim personalizare tehnică flexibilă. Indiferent dacă clienții au nevoie de structuri complexe de decupare, matriță de injecție cu mai multe cavități sau tratament special al texturii suprafeței pentru matrițe pentru piese de automobile și piese de electrocasnice, echipa noastră de ingineri va optimiza structura matriței pentru a reduce timpul ciclului și a reduce rata de respingere a produsului. Inspecția strictă a calității este implementată în fiecare etapă de producție înainte de expedierea mucegaiului. Angajamentul Serviciului Clienți Menținem o comunicare eficientă cu clienții din străinătate pe tot parcursul proiectului. Echipa noastră tehnică răspunde rapid la întrebările tehnice și la feedback-ul privind testarea mucegaiului. După livrarea matriței, oferim îndrumări de la distanță pentru instalarea, operarea și depanarea matriței. Ne propunem să fim partenerul dumneavoastră de încredere pe termen lung pentru matrițe de înaltă performanță pentru automobile, matrițe de injecție și matrițe pentru electrocasnice, ajutând clienții să scurteze ciclurile de dezvoltare a produselor și să obțină avantaje competitive pe piețele lor. E-mail: info@zjjsmould.com Mobil: +86 13516880625

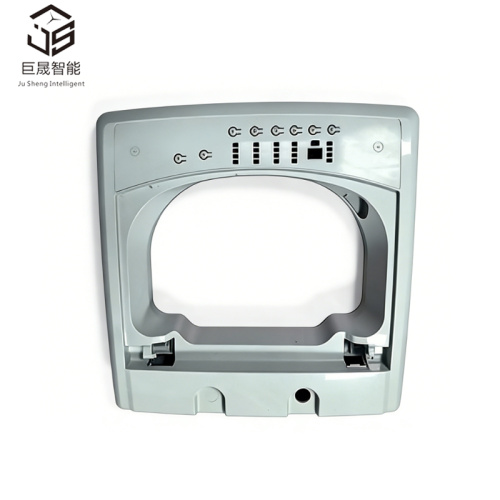

Prezentare generală a portofoliului de produse Suntem specializați în producția de matrițe pentru automobile, matrițe de injecție, matrițe pentru piese de automobile, piese de electrocasnice și matrițe pentru electrocasnice. Serviciile noastre de fabricare a matrițelor acoperă dezvoltarea personalizată pentru componentele din plastic auto și carcasele aparatelor de uz casnic. Panoul de control din plastic prezentat în imagine este un produs finit tipic din matrițele noastre de injecție. Toate matrițele sunt prelucrate cu prelucrare CNC avansată și lustruire de precizie. Testarea strictă este efectuată înainte de livrarea matriței pentru a asigura o producție stabilă în masă. Formele noastre sunt utilizate pe scară largă pentru producerea de piese interioare și exterioare de automobile, precum și componente structurale și decorative pentru electrocasnice. Avantajele de bază ale produsului Matrițele noastre de injecție adoptă oțel de înaltă calitate și sunt supuse unui tratament termic profesional pentru a obține o duritate ridicată și rezistență la uzură. Designul precis al cavității matriței asigură produse finite cu suprafață netedă, toleranță dimensională stabilă și rată scăzută a defectelor. Sistemul optimizat de rulare și de răcire scurtează foarte mult ciclul de turnare și îmbunătățește eficiența producției. Structura matriței este proiectată în mod rezonabil pentru întreținere ușoară și durată lungă de viață. Indiferent dacă matrițe pentru piese de automobile sau matrițe pentru electrocasnice, putem realiza cerințe complexe de suprafață și structurale pentru piesele din plastic. Piesele finite pentru electrocasnice și componentele din plastic auto au performanțe de asamblare fiabile. Aplicarea diferitelor tipuri de matrițe Matrițele pentru automobile și matrițele pentru piese de automobile sunt dezvoltate pentru piese de plastic interioare, exterioare și funcționale ale autovehiculelor, respectând standardele stricte ale industriei auto. Formele pentru electrocasnice sunt folosite pentru a produce carcase, panouri de control și accesorii structurale pentru frigidere, mașini de spălat și alte dispozitive de uz casnic. Matrița de injecție servește ca instrument de bază pentru modelarea diferitelor produse din plastic. Piesele de înaltă calitate pentru electrocasnice și piesele din plastic auto produse de matrițele noastre pot fi utilizate direct pentru asamblarea produselor și înlocuirea post-vânzare. Clienții pot dezvolta matrițe noi sau pot produce piese din plastic conform desenelor lor de produs. Personalizare și service tehnic cu ciclu complet Oferim suport tehnic complet pentru cumpărătorii de matrițe și piese din plastic. Echipa noastră de ingineri oferă analiză înainte de vânzare a curgerii matriței și proiectare structurală în conformitate cu desenele produsului. Personalizarea este disponibilă pentru materialul matriței, cantitatea de cavități, textura suprafeței și producția de piese din plastic. Programul flexibil de producție garantează livrarea la timp. Serviciul post-vânzare include testarea mucegaiului, îndrumări de întreținere și depanare tehnică. Ne propunem să construim parteneriate pe termen lung cu producătorii de automobile, mărcile de electrocasnice și fabricile de produse din plastic prin furnizarea de matrițe de injecție de înaltă precizie și componente din plastic calificate. E-mail: info@zjjsmould.com Mobil: +86 13516880625
